使用“瘦身”鋼筋，更薄的端板，更短的樁套箍……多位預制混凝土樁企業銷售人員感慨，今年不僅看到了需求弱，還看到這個市場“有點亂”。

      “今年一些業主單位對（管樁等建材產品）價格敏感度非常高，不再要求使用排名前三或前五的品牌，一些小廠就趁虛而入。”一家預制混凝土企業營銷部門負責人分析。

      事實果真如此嗎？帶著相關疑問，《中國建材》雜志調研組走進浙江、上海，實地探訪現場，咨詢相關領域?qū)＜遥�形成系列報道—�?/span>



將建36班小學的地塊發現不合格管樁

      遠處的塔吊車正從一輛紅色卡車上陸續卸下圓柱形的預制混凝土管樁。這是位于浙江嘉興市秀洲區的一宗鄉鎮宅地，今年5月成功出讓，用地面積90229平方米。

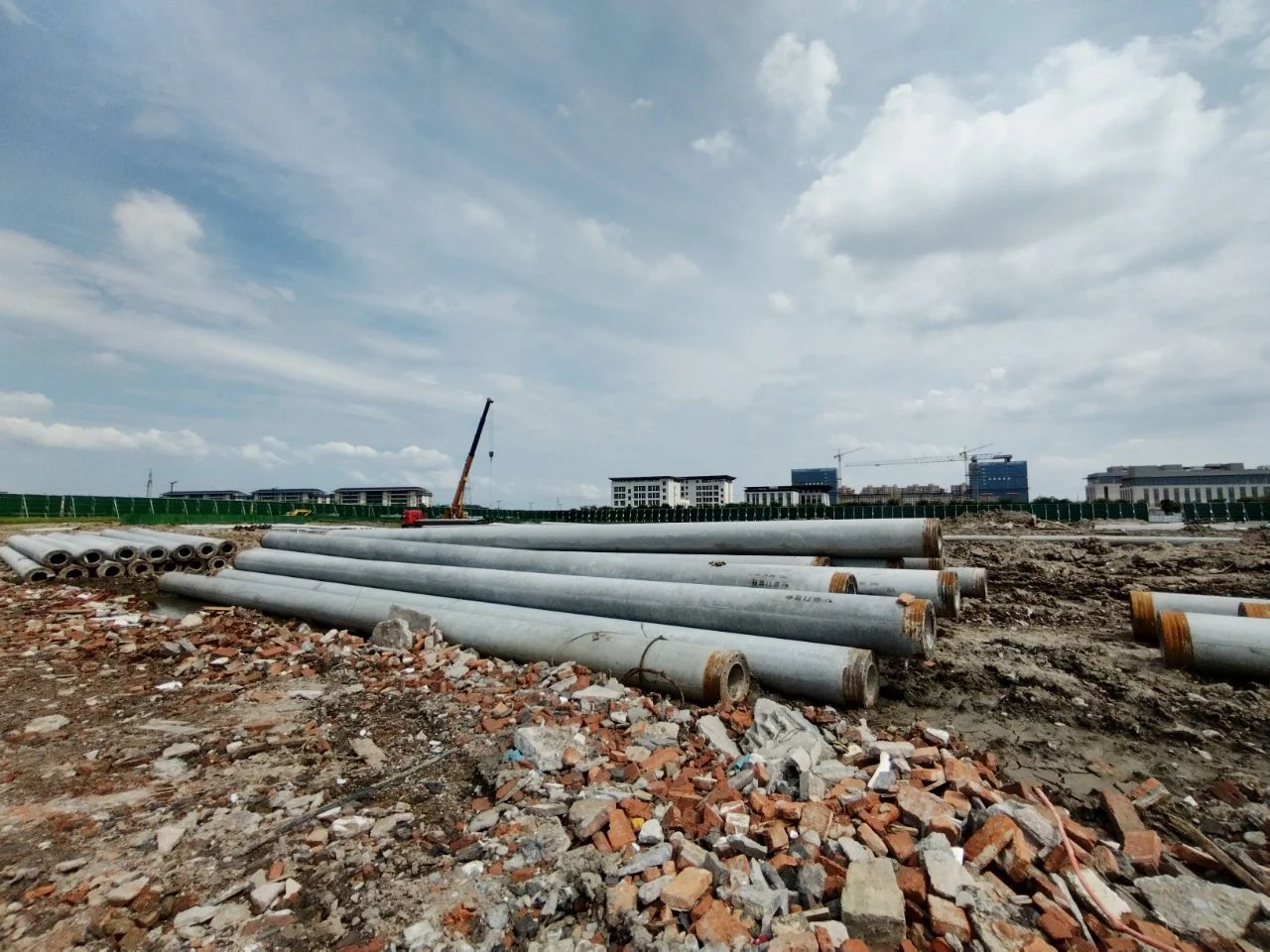

△現場堆放的管樁

       結合城市指引圖來看，該地塊從南往北依次布局為規劃學校、3層的聯排別墅、11-13層的小高層。其中規劃的學校為規模36班小學。

       就在這塊規劃建設住宅、學校的工地上，主要堆放著三種標注了不同型號的管樁和方樁：意力管業PHC500AB100管樁、PHC500A100管樁以及新業PHS400AB220方樁。

      相對于現場堆放的方樁來說，這個工地上的管樁產品問題較多，有的產品內壁甚至有明顯裸露的石塊，有的PHC500A100型號管樁標識有明顯的將“AB”涂改為“A”的痕跡。調研組隨機選取一根樁身完好的管樁進行測量，樁套箍（也稱抱箍皮）長度為145.4mm，端板厚度為17.2mm。

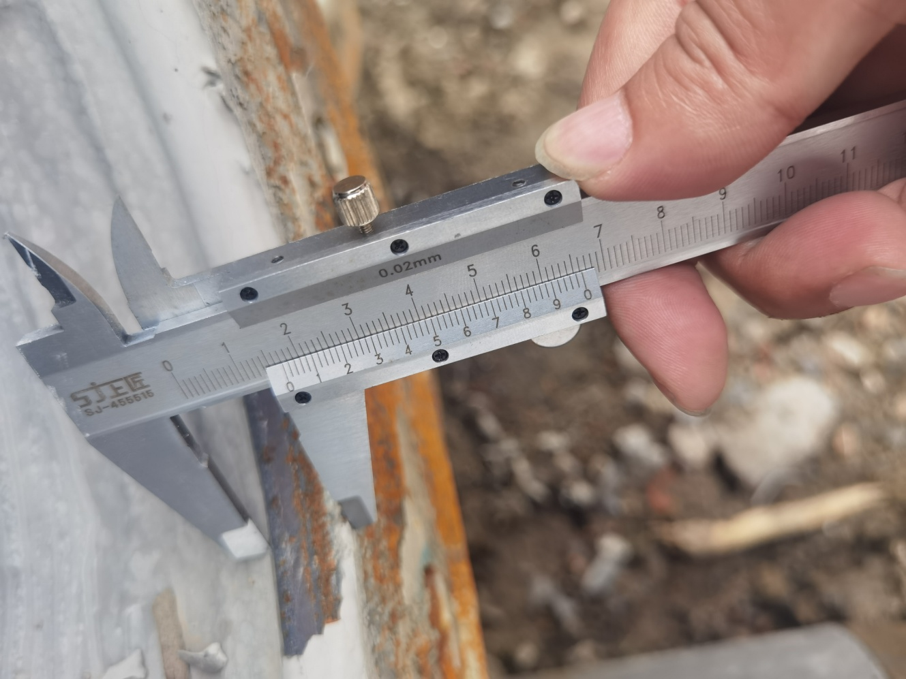

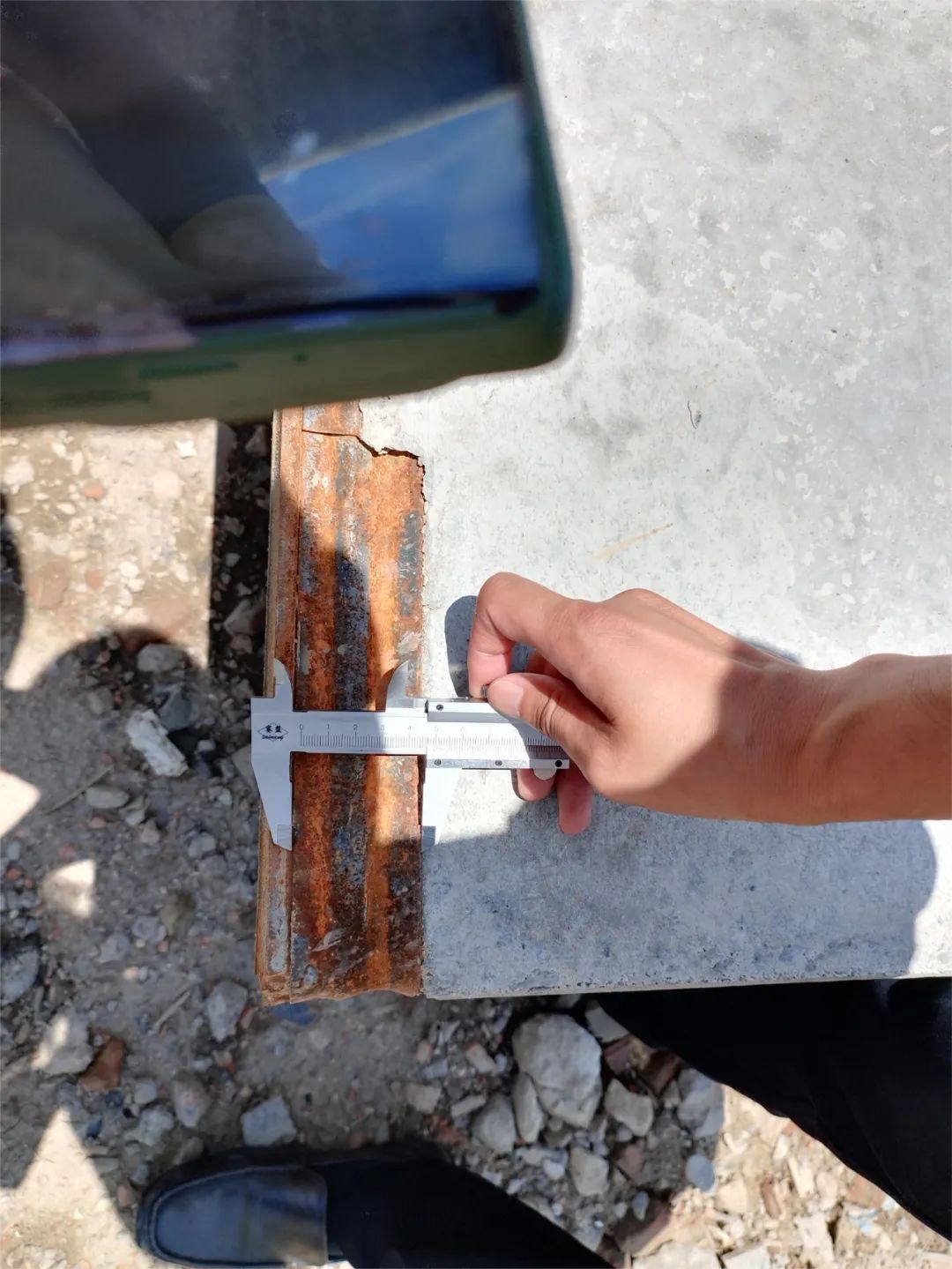

現場測量端板厚度

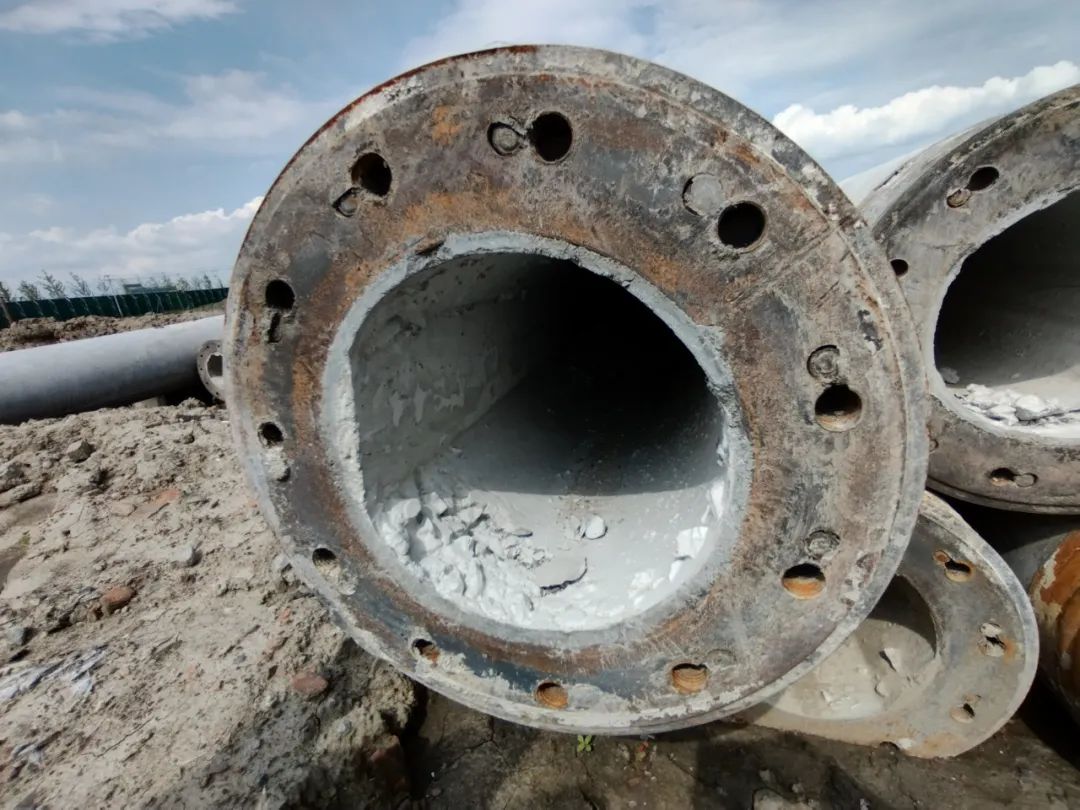

管樁內壁的明顯露石

      “判定樁尺寸參數是否合格要看合同上是否明確采用什么圖集，找到對應的圖集。”蘇州混凝土水泥制品研究院檢測中心有限公司總經理談永泉說。

      雖然無法得知上述管樁采購合同上的具體約定，但無論依據國家建筑設計標準圖集《預應力混凝土管樁》（編號：10G409）還是浙江省建筑標準設計結構標準圖集《先張法預應力混凝土管樁》（編號：2010浙G22），外徑500mm的管樁，樁套箍長度應在146~151mm；關于端板厚度，國標圖集要求A樁端板厚度為18mm，AB樁端板厚度20mm，浙江省標圖集對上述規格外徑的A樁及AB樁的端板厚度要求均為20mm。僅從端板厚度來看，上述測量的管樁無論依據哪個標準均可判定為不合格。

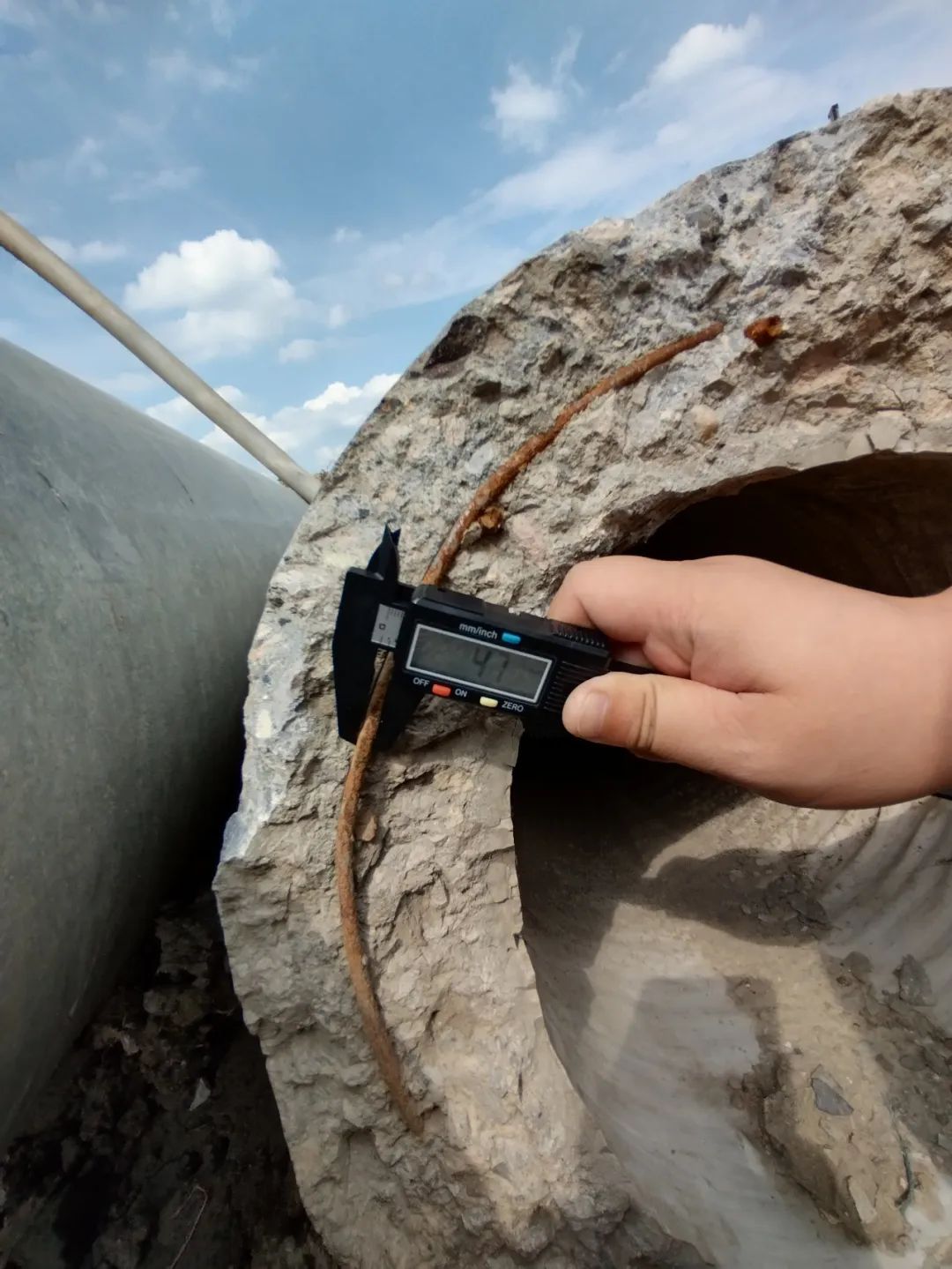

現場測量螺旋箍筋直徑

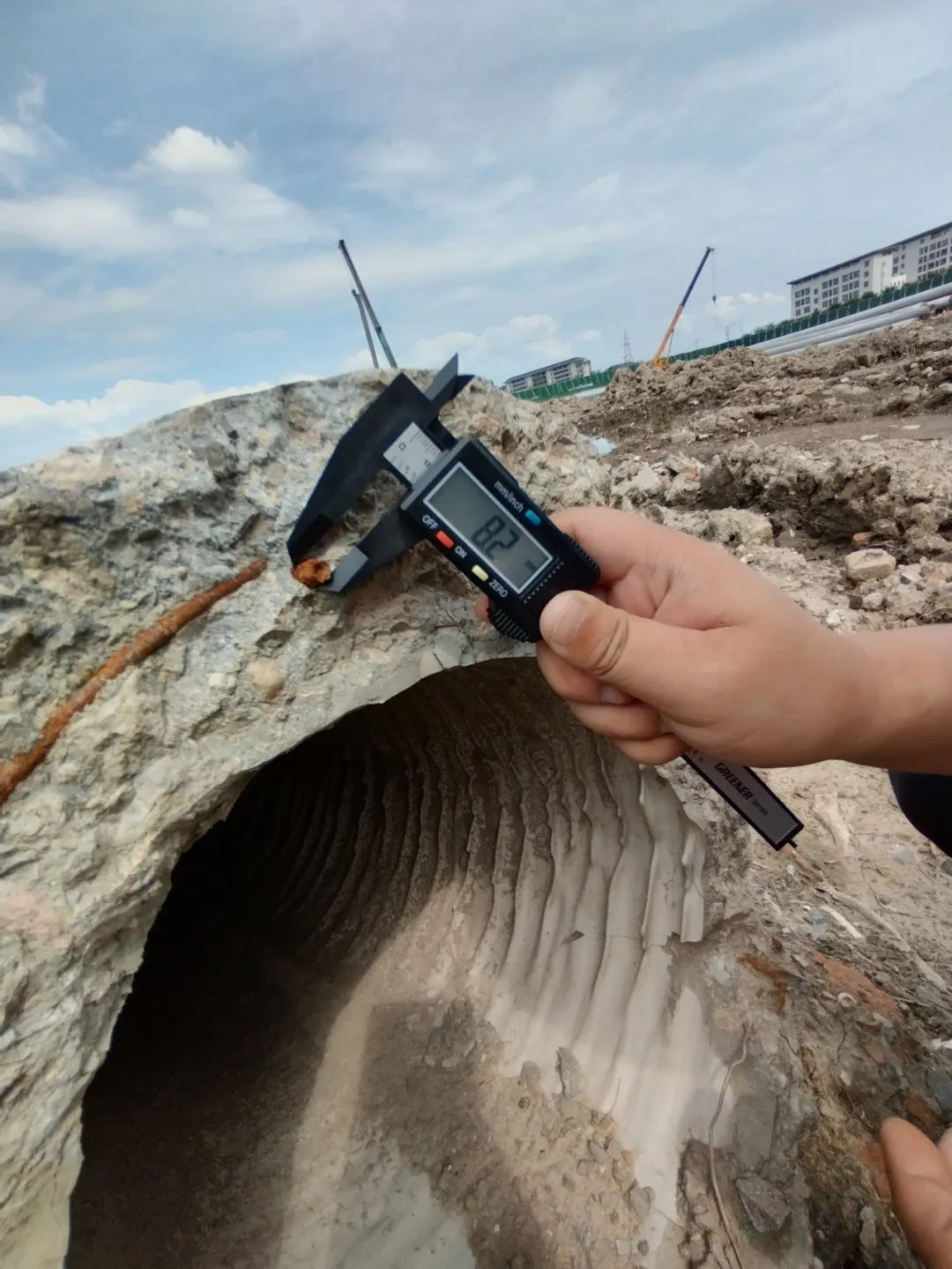

現場測量斷樁主筋直徑

現場還發現幾根斷了的管樁。經測量，主筋直徑有的是8.2mm，有的為8.6mm；螺旋箍筋經測量直徑為4.7mm，均不符合國標圖集及浙江省標圖集的要求。

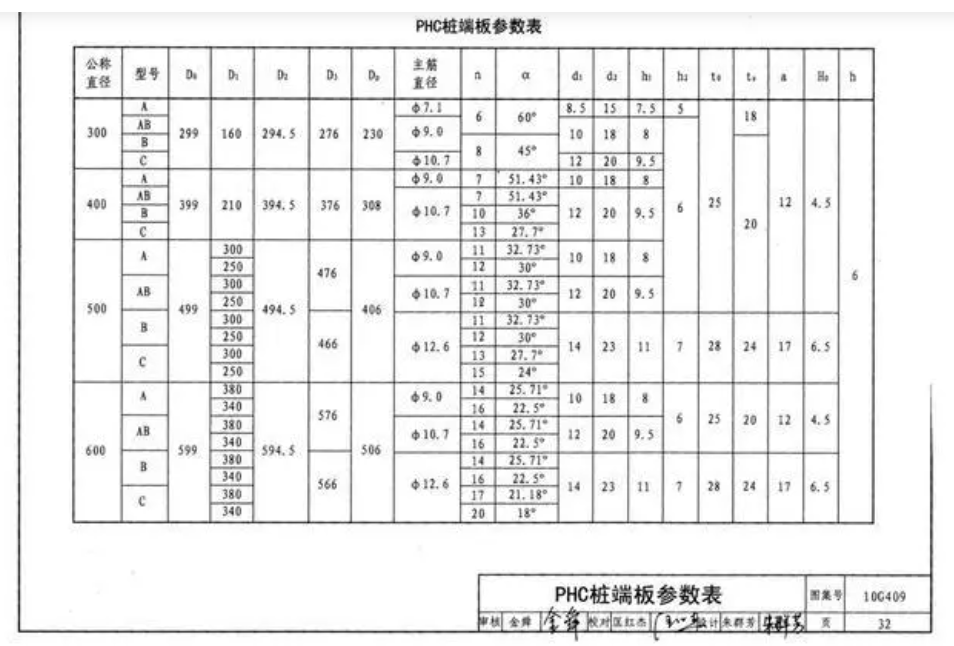

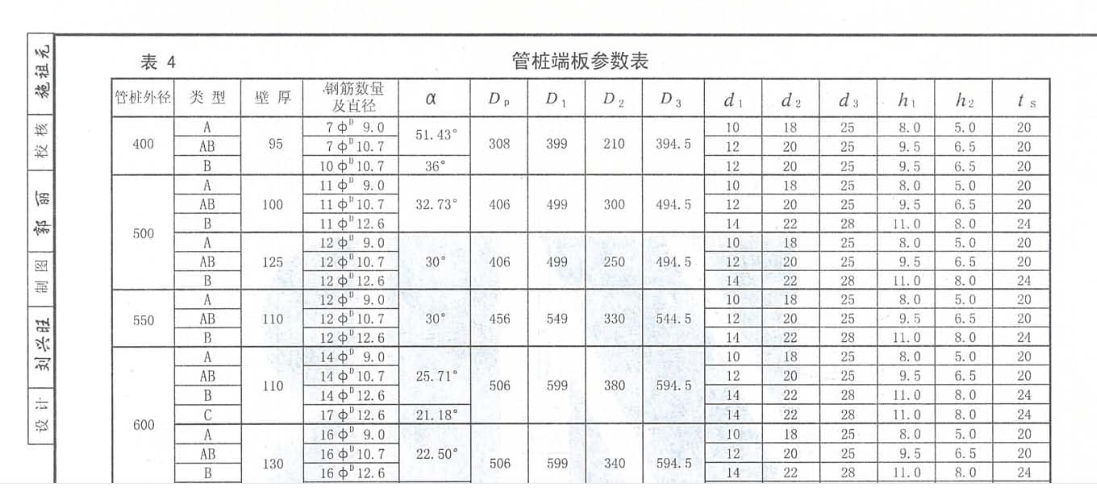

國標圖集10G409PHC樁端板參數表

浙江省標圖集2010浙G22管樁端板參數表

       國標圖集10G409及浙江省標圖集2010浙G22均要求，上述外徑500mm、壁厚100mm的管樁A型樁主筋直徑應為9mm，AB型樁主筋直徑應為10.7mm；螺旋箍筋直徑應不小于5mm。

要求樁套箍長100mm，實際測量不到50mm

 浙江嘉興平湖市的一個項目情況也類似。這一位于平湖市乍浦鎮乍王路東側、雅山路南側的項目，一期包含的多個倉儲中心已基本建成，二期即將開建。7月26日，嘉興市自然資源和規劃建設局浙江乍浦經濟開發區分局發布了項目二期規劃批前公告。根據公告，二期項目將主要建設配套用房1棟，地上14層，地下1層，消防高度57.9米。

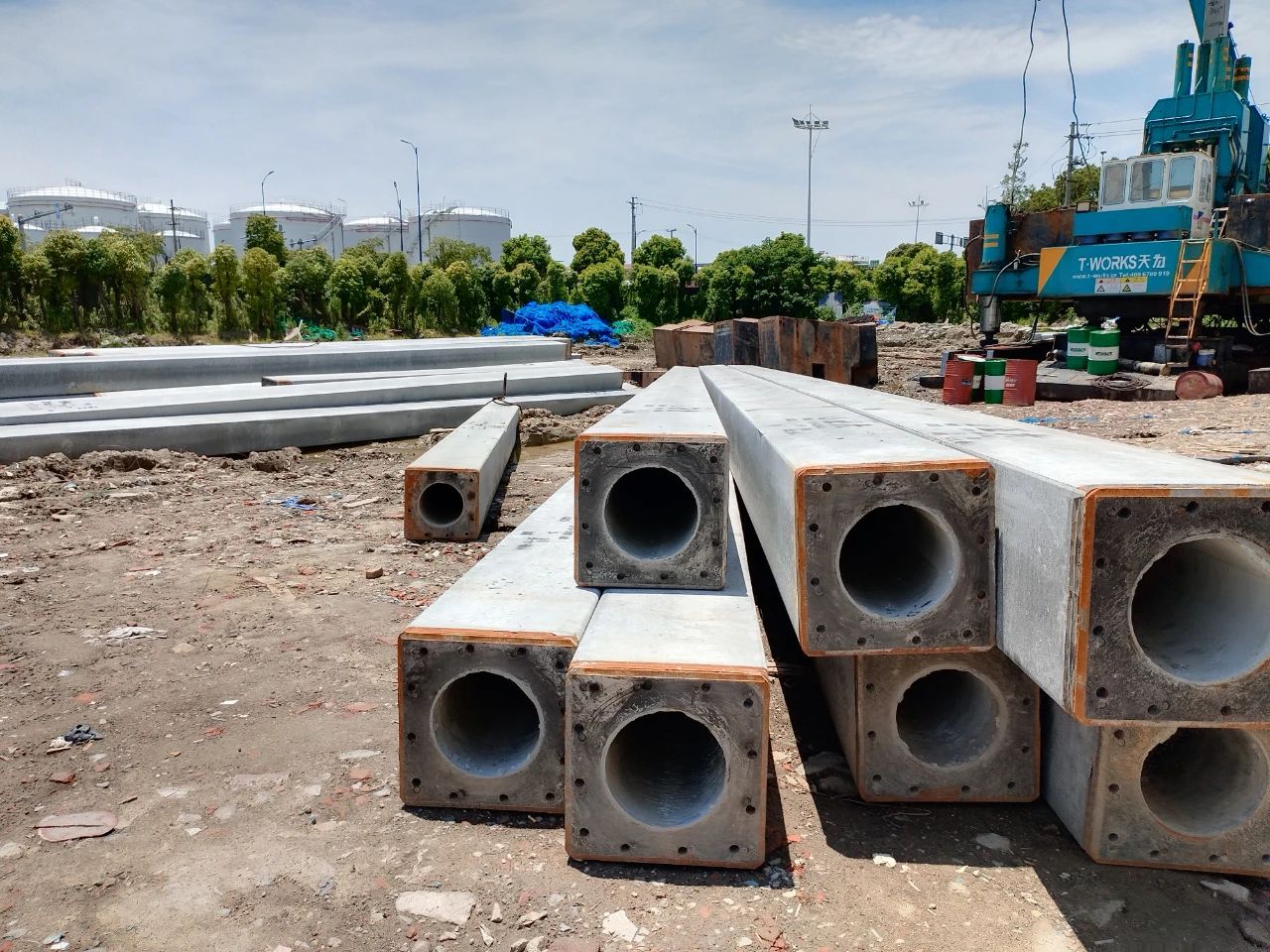

△項目現場堆放的方樁

就在將建設二期項目的空地上，堆放著20多根混凝土空心方樁，樁身刷著“正大”，“PHS”“450-260AB”“5 16”的字樣。隨機選取一根方樁測量，樁套箍長度僅為49.22mm，端板厚度為19.2mm。



現場測量端板厚度

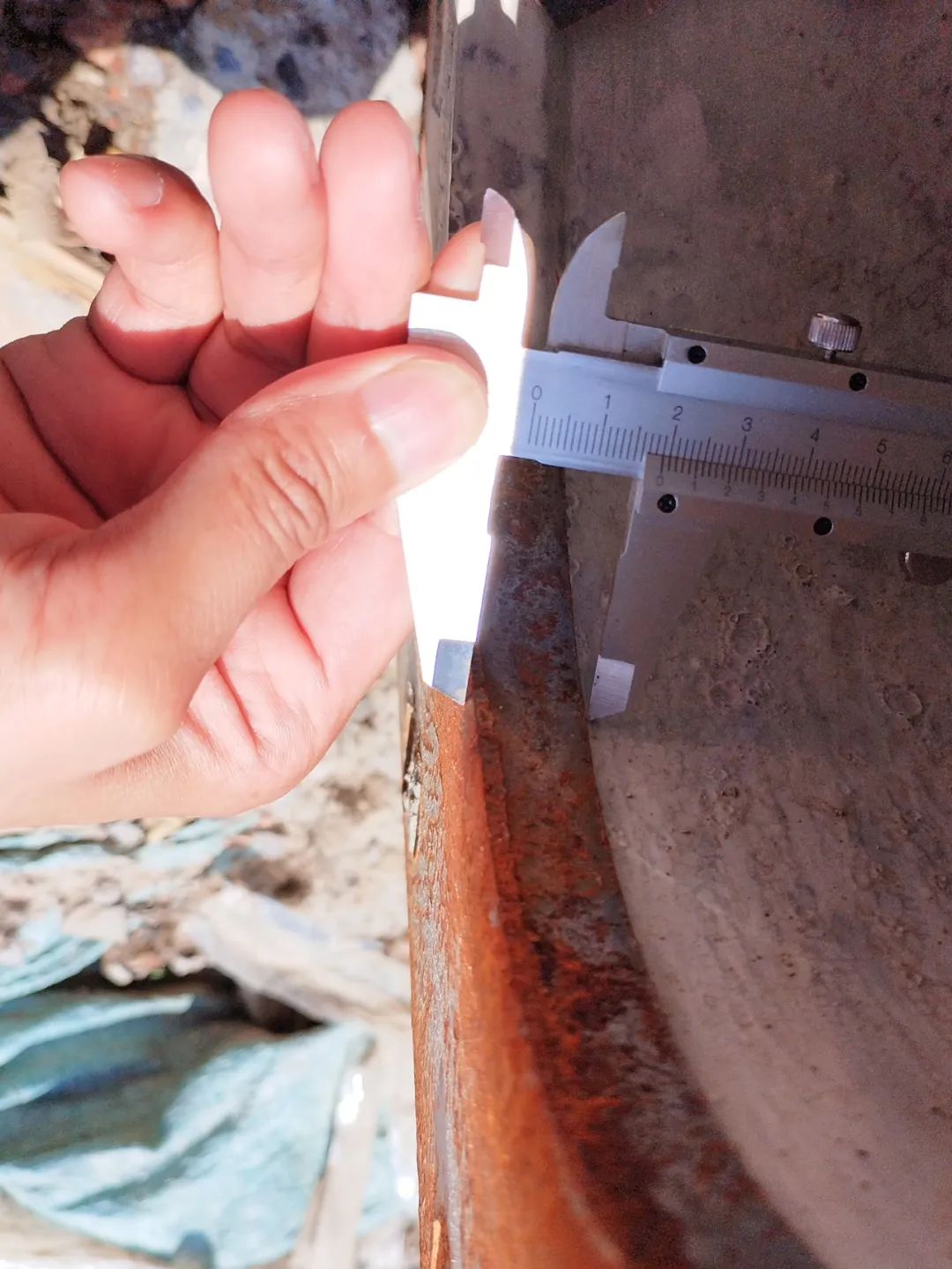

現場測量樁套箍長度

按照國家建筑標準設計圖集《預應力混凝土空心方樁》（編號：08SG360）要求，上述邊長450mm的空心方樁樁套箍長度應為150mm，端板厚度為20mm；按照浙江省建筑標準設計圖集《預應力離心混凝土空心方樁》（編號：2013浙G35）要求，該樁型樁套箍長度應為100mm，端板厚度也應為20mm。也就是說，無論依據國標圖集還是浙江省標圖集，上述現場隨機測量的方樁，樁套箍長度明顯不符合相關標準要求，端板厚度也有縮水。

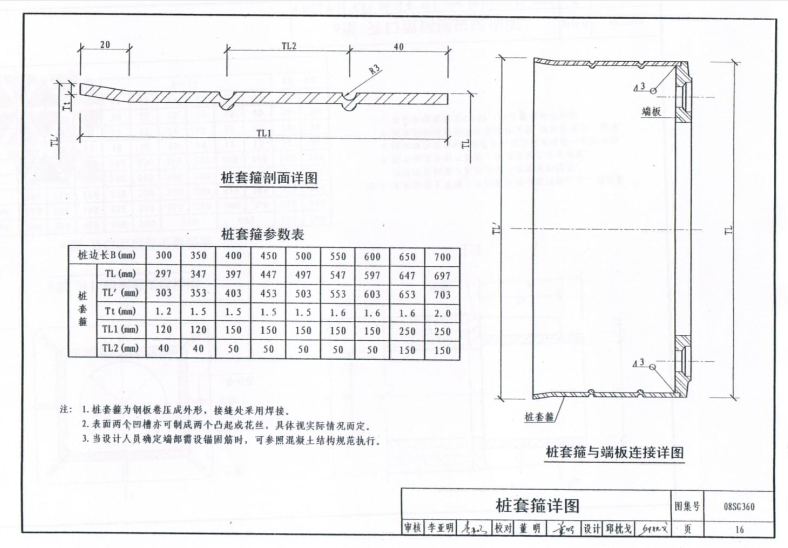

國標圖集08SG360樁套箍參數表

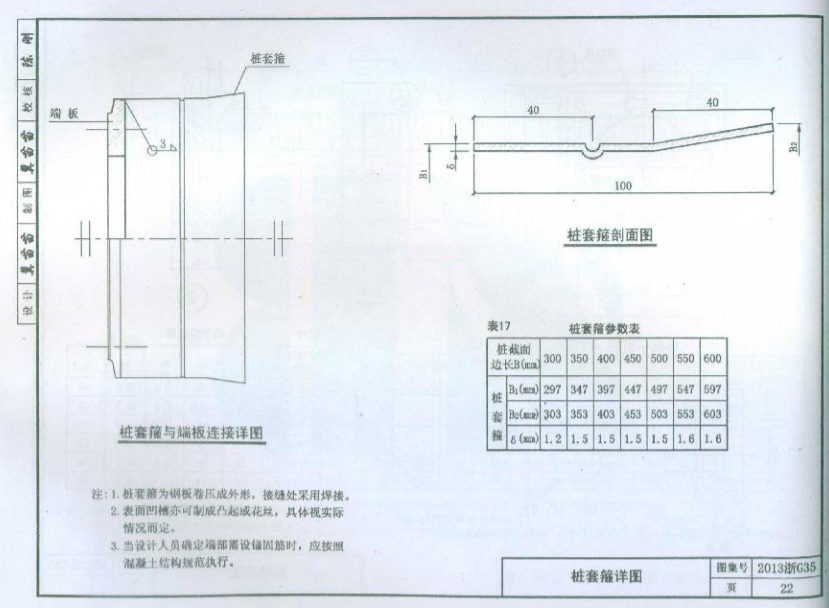

2013浙G35樁套箍參數表（右）

       “我們不允許有不合格的樁的。” 在項目規劃批前公告上留有聯系方式的建設單位聯系人沈先生說，之前公司發現了不合格的樁后，已將其退場，并表示現場監理驗收發現不合格的樁將堅決退場。

       “我們這個項目還沒正式開始打樁。”沈先生強調，前面打的是試樁，根據試樁數據優化樁基圖，節約投資成本。不過，調查組問起“使用不合格的樁試樁能否取得合格的數據”“試樁一般要試幾根”等問題時，他并未給出明確答復。

      現場堆放的20多根方樁是全部用來試樁的還是即將作為工程樁打入地下？一位從事建筑結構與巖土工程設計與研究的專家表示，一般來說，試樁可以利用工程樁作試樁，也可以不利用工程樁作試樁。不管采用何種形式，設計院一般已經提供了設計圖紙或設計建議，明確了樁型和樁長以及樁端持力層。施工單位在施工前應需要根據設計要求采購樁型，進行試樁，以確定工程樁能否達到設計要求。按標準要求一般進行不少于3根的試樁。

“基礎不牢，地動山搖”

      在民建樁基工程領域，鉆孔灌注樁和預制樁是最主要的兩種樁型。相較現場施工的鉆孔灌注樁，預制樁為工廠統一化生產，具有樁身質量易于保證、造價較低、施工速度快、施工現場污染小等優點。近三十年來，預制樁尤其是先張法預應力混凝土管樁在工業與民用建筑、交通、水利、港口等領域工程建設中得到廣泛應用。但無論是哪種樁型，如果生產、施工時不嚴格按照相關標準、規范進行，都會給建筑安全造成重大隱患。

      浙江省水泥制品協會秘書長祁金鳳告訴調研組，協會也曾收到會員企業反映，個別企業通過加大螺旋筋間距、主筋負偏差大、端板開槽等手段偷工減料，降低產品質量。“大企業一般不存在這種情況，有些膽子大的（小企業主）還是有（偷工減料行為）的。”祁金鳳坦言。

      “樁基是基礎。‘基礎不牢，地動山搖’，連基礎都沒做好的話，建筑上面的部分做得再好也沒用。”浙江省散裝水泥發展中心原副主任駱公望表示。

      “樁基礎對上部結構的支撐非常重要，樁打入地下以后，其質量無法用肉眼看到。現在雖然有很多的檢測手段，但要全部檢測的話，成本很高，有些東西也不見得能完全反映出來。”浙江大學建筑設計研究院專家認為，要避免問題樁被埋到地下，及其可能造成的建筑安全隱患，工程建設項目各相關方應嚴格遵守國家、地方的相關規定、標準等，自律非常重要。

      在他看來，從目前我國建筑業各環節來看，設計問題不大，但一些項目在具體操作過程中會遇到一些問題，尤其是在市場不景氣的情況下，更容易出現此類情況。杜絕這種現象，不僅需要材料生產企業、建筑行業企業加強自律，還需要相關政府部門加強監管，更需要檢測機構把牢最后一關。
